VX-8D 12V電源ケーブルの製作

旧バーテックススタンダード(現：八重洲無線)VX-8Dトランシーバーのシガーライター接続電源アダプターを製作しました。

製作の発端はVX-8Dをある機器とつなぎたいということと、偶然秋葉原のaitendo店先でVX-8Dに使えるかもしれないジャンク品のDCプラグを入手したことに始まります。

電子工作自体は簡単なものですから、精密ドライバーやドリル、ラジオペンチ、テスター、はんだごてなどがあれば小学生でもできると思います。あくまでも参考としていただければと思います。




早速シガーライターソケット接続電源アダプター製作にとりかかりましょう。

必要な部品は左からシガーソケットUSB充電アダプターとDCプラグと、写真にはありませんが手持ちの電源コードを使いました。電源コードを除くと合計136円と、大変リーズナブルです。

まず入手したシガーソケットUSB充電アダプターを精密ドライバーで分解します。

VX-8Dへ接続するDCプラグのコード用の穴をシガーソケットアダプターに開けます。穴を開けるポイントがズレないよう、シガーアダプターのガワはセロハンテープできつく仮止めしました。

手持ちの電源ケーブルを加工したシガーアダプターのガワに仮組みします。

シガーアダプター基板の12Vが入る部分に電源ケーブルをハンダ付けします。

電源ケーブルをハンダ付けしたシガーアダプターを組み上げ、シガーライターソケットに入ることを確かめます。

製作した充電ケーブルをテスターで導通確認します。プラスとマイナスがショートしている様子はないので大丈夫そうです。



今回の製作ではシガーアダプター内側のUSBコネクターや基板そのものを外すとシガーソケットアダプターとして機能しないことに加え、狭いガワ内部にケーブルを押し込まなければならなかったことに苦労しました。次に同じ工作をする時はもう少し大きめのシガーソケットアダプターを選ぶと製作が楽になるかもしれないというのが反省点です。

ともかくこれでVX-8Dがある機器とつながる“はず”です。

その"ある機器"とは.....次回へ続きます。

---
[関連記事]
・アイコム(ICOM)IC-R1をSGとして使う

・FTH-107/108とFTH-307(L)/308(L)の違い

・八重洲無線、FTH-307(L), FTH-308(L)発表

・DJ-X81にUSB電源をつないでみる

・受信機のポップノイズを少なくする実験

・近紫外(ブラック)ライトの製作

・FRC、GPS搭載2波同時受信受信機

FTH-107/108とFTH-307(L)/308(L)の違い

先日八重洲無線から単3電池1本で使える小型特定小電力トランシーバーFTH-307(L)、FTH-308(L)が発売されたのはご存知のとおりです(詳細は下の関連記事参照)。

しかし問題点が1つ。大きさは異なりますが同じ形に見えるFTH-107やFTH-108との違いがよく分かりません。

そこで白黒はっきりさせるためFTH-107、FTH-108、FTH-307、FTH-308のカタログと説明書を読み解き比較表を作りました（ロングアンテナバージョンのFTH-307L、FTH-308LについてはショートアンテナのFTH-307、FTH-308とアンテナ長以外の違いはありません)。

この表を見ますとFTH-307、FTH-308はFTH-107、FTH-108から機能や使い勝手が大幅に拡充されていることが分かります。

FTH-307(L)/308(L)のような、音量ツマミに電源機能を持つトランシーバーは電源を入れる度に音量が変わってしまい使いづらい印象を何となく受けますが、使える状態になるまでの時間を考えますと電源長押しよりもカチッと音量ツマミを回して電源を入れるほうがスマートではないか・・・とも思ってしまいます。この辺りは好みの問題です。

通話品質の確かさを求めるならばロングアンテナとコンパンダー機能を持つFTH-307L、FTH-308Lが有力候補となるでしょう。

[関連記事]
・八重洲無線、FTH-307(L), FTH-308(L)発表

・DJ-P22とDJ-P221L/Mの違い

・ケンウッドUBZ-EA20R使用レポート

・ユニデンから特小トランシーバーSLT001が登場！

・アイコム、本体93gの小型特定小電力トランシーバー

・アルインコから単3x1駆動超小型無線機

・Motorola MS80トランシーバー購入&実使用

DJ-P22とDJ-P221L／Mの違い

アルインコの公式サイトに先月発売開始されました、単3電池1本で動作する特定小電力トランシーバーDJ-P221のページがひっそり？と公開されていたようです。

・47ch 中継対応 防浸型　特定小電力トランシーバー　DJ-P221(L_M) - アルインコ株式会社



電子事業部のトピックスには掲載されていなかったので見過ごしました。

DJ-P22を知る誰もがおそらく「DJ-P22とDJ-P221は見た目以外に何が違うのか」という疑問にぶち当たることでしょう。よしおもそのうちの一人です。

各販売店の広告にはロングアンテナモデル追加など、見た目の他に新機能としてイヤホン断線感知、緊急警報音、減電池警告音、チャンネル番号非表示の4機能を目にしますが、それ以外に何かDJ-P22からDJ-P221に変わった内容はあるのか.....。

疑問を払拭するべく両製品のカタログをベースに機能とスペックを比較しました。

表の黄色部分がDJ-P22とDJ-P221で異なる部分です。

充電池を使った場合の通信時間はDJ-P221がDJ-P22よりも2時間ほど伸びていますが、DJ-P221では測定時に使用されたであろう充電池の容量がアップしていますので厳密な比較にはならず、あえて黄色をつけませんでした。

DJ-P22からDJ-P221L/Mへのアップデートは店舗や現場での声に応えた結果と思います。

どちらを選ぶかですが、ロングアンテナを持ち低コストで選ぶならばDJ-P221Lは選択肢に入るでしょうが、特にレジャー目的で短いアンテナの機種をお好みの場合はDJ-P22のほうがDJ-P221Mよりもスペック上アンテナ長が3ミリも！長いですから、多分DJ-P221MよりもDJ-P22がほんのわずかに通話距離が長いかもしれません。

個人的にはやはりロングアンテナで1ミリワット連続送信機能のついたDJ-P221Lが気になります。



アイコムを皮切りとしてアルインコ、八重洲無線の3社がロングアンテナを持つ単3電池1本で使える特小トランシーバーをラインナップに揃えてきました。あとは期待を込めて、ケンウッドからロングアンテナ装備の単3電池1本機種の登場を待つだけでしょうか。

[関連記事]
・UBZ-EA20R送受信性能比較実験

・八重洲無線、FTH-307(L), FTH-308(L)発表

・ケンウッドUBZ-EA20R使用レポート

・ユニデンから特小トランシーバーSLT001が登場！

・アイコム、本体93gの小型特定小電力トランシーバー

・アルインコから単3x1駆動超小型無線機

・ケンウッド、悪天候下の使用を可能にした特小無線機

ユニデンアメリカ、デジタル復調スキャナー2機種発表

ユニデンアメリカからなんと、デジタル通信を復調可能な受信機(スキャナー)が2機種も！登場するニュースが飛び込んできました。公式と思われる動画がユーチューブにアップされています。

・Uniden New Scanner Launch - Uniden

このビデオを見ますと、前半ではスキャナーがスマートフォンなどの情報機器と比べ速報性に優れている点やユニデンの最新スキャナー"HomePatrol-1"は女性にも使いやすい点などが、後半ではユニデンが引き続き革新的なスキャナーを開発し、ユーザーとのコミュニケーションを如何に大切にしようとしているかがアピールされている内容と思いました。



さっそくビデオ内で紹介されている発売予定の新スキャナーを見て行きましょう。

●BCD436HP
デジタル復調機能のついた新型ハンディスキャナーです。単3電池3本で動作し、なんと充電池のUSB充電に公式対応！

サイズは縦160x横71x厚み37ミリ(アンテナ除く)、アンテナと電池込みで重さ約350グラム、ID-51を彷彿とさせる縦長の大型液晶ディスプレイ、テンキー、そしてシリアルポートではなく正真正銘のUSBインターフェース、最大32GB対応のマイクロSDスロットが実装されているようです。

スピーカー最大出力は余裕の360ミリワット、アンテナは国内の市販のアンテナが使えるSMAコネクターです。

受信周波数範囲は25-512MHz、758-960MHz(一部除く)そして1240-1300MHzと、国内でもよく使うバンドを網羅しています。

アメリカ向けだけあって日本国内で使えない機能もありますが、BCD436HPの特筆すべき機能はマイクロSDカードによる周波数管理や音声録音保存、現行モデルBCD396XTから大幅に拡張されたデジタル復調機能、録音タイムスタンプに使える時計機能、バックグラウンドで動作するクロースコールRFキャプチャと思います。

念のためですが、クロースコールRFキャプチャとはアルインコDJ-X11のFチューンと同じ、近くの電波を瞬時に捉え周波数を拾う機能です。BCD436HPでは最大10の周波数が自動登録可能と説明書にありました。

BCD436HPスキャナーにはパソコン用のケーブルやソフトが付属していますから1台入手すればすぐ受信を始められるようになっています。今までの日本にはない試みですね。もっともこれはアメリカのお話ですが・・・。



●BCD536HP
デジタル復調機能のついた新型フラッグシップポータブルスキャナーです。
主に車に取り付けて使用する想定で24V車の直付はNGですが最大16Vまで対応しているようですので13.8V安定化電源を介した使用が可能と思います。

BCD436HPの機能は踏襲しつつ、なんとBCD536HPにはさらにWifiを介しスマートフォンやタブレットから遠隔操作可能な機能がついており、上のビデオによると世界のどこからでもインターネット越しに遠隔受信が可能だそうです！

BCD536HPに内蔵スピーカーはないようですが代わりにスピーカー出力端子は装備されているようです。スペック上UHFエアバンドなど受信性能は比較的ハンディ機BCD436HPよりも優れている表記がありました。



さて気になる価格はハンディ機BCD436HPが約5万円でポータブル機が約6万円と、AORから先日発売されたデジタル通信受信アダプタARD300の単体よりもかなり低価格という、何とも大丈夫なのかと心配になってしまう設定です。

国内で特に気になる内容としてデジタル方式の簡易業務や351MHzを使う登録局の復調が可能かが挙げられますが可能性は未知数です。

確かに今回発表されたBCD436HPとBCD536HPにはAPCO P25のフェーズ2復調用にAMBE+2が使用されていますがTDMA(時分割多重)方式のため、FDMA(周波数分割多重)の簡易デジタル(デジ簡)や登録局の復調には対応出来ない可能性があります。もしかすると将来日本のデジタル無線通信規格が世界標準になればファームウェアのアップデートで可能となるかもしれませんが現時点では何とも言えません。



アメリカでの発売予定は来年2014年1月頃。APCO P25フェーズ1コーデック以外のデジタル復調器を標準で内蔵した受信機、しかもハンディ機が発売されると思うとかなり期待してしまいますね。

デザインや操作性、PCとの親和性もこれまでの受信機とも一線を画すコンセプトですので、仕向地がアメリカなのはわかってはいますが.....アメリカ人がうらやましいです。

[関連記事]
・ユニデンダイレクトが閉店

・ユニデンから特小トランシーバーSLT001が登場！

・AMBE+2とは～無線用語

・Uniden - SC230受信機スペック考察

・AORから「ワンセグ付加装置」登場

・AOR、消防救急デジタル受信機発表

・【訂正】AORアメリカからAR8200D登場

・【更新】AOR、AR6000発表

・AOR、AR5001DとAR2300制御ソフト公開

UBZ-EA20R送受信性能比較実験

ケンウッド特定小電力トランシーバーUBZ-EA20Rの送受信性能を他の特定小電力トランシーバーと比較する実験をしてみました。なお通話距離実験以外の、本体の使用レポートはページ下の関連記事をご覧ください。



この実験を行う前、よしおはかなり悩みました。周知の通り、電波の飛び方には不確定要素が多く、そのままの状態で通話距離を測る方法では正しいトランシーバーの性能比較ができないからです。

そもそも不確定要素こそ電波を楽しむ醍醐味ですし本来の使い方をしてこそ"トランシーバー"なのですが、今回はどうしても特定小電力トランシーバーの送受信性能比較がしたかったので無理に他のトランシーバーとの性能比較ができるような測定環境を仕立てました。

あまりにも実験に夢中になってしまい、写真がうまく取れなかったことはご了解いただければと思います。

今回のトランシーバー性能比較では送信するトランシーバーだけをアルミケースに入れ、その電波の飛距離を測定する方法を採りました。送信電波を強制的に弱くすることで周囲の環境に左右されにくくなり、送受信性能比較がより正確にできると考えたからです。

UBZ-EA20Rの性能比較には(あまりにも理不尽ですが)アルインコのDJ-R100DLを使いました。アルインコのDJ-R100DLは飛距離に定評のある同社DJ-P23L/P24L/CH27などとほぼ同性能ですからきっと参考になることでしょう。



UBZ-EA20Rの通話距離測定環境と装備の説明です。少々長いので結果をご覧になりたい方は下の赤と青の棒グラフに進んでください。

使用したアルミケースは金属の外側が35×26×9センチで内側に厚さ4ミリのスポンジが貼ってあります。アルミケースは湿った草の上に置きました。

実験場所は海抜6メートル、片側の幅30メートル程度の河川敷で左右に高さ10メートル程度のなだらかな堤防のある場所です。周囲に金属建築物はありません。

距離はガーミンのハンディGPS eTrex LEGEND HCxをD-GPSモードで3回測定後、結果を平均しました。

その他の装備として混信チェック用にDJ-R100DLよりも高感度受信が可能なアマチュア無線トランシーバーVX-8Dを使っています。



いよいよ実験です。実験は「(1)UBZ-EA20R送信実験」と「(2)UBZ-EA20R受信実験」の2種類です。DJ-R100DLも同様に行いました。

> (1) UBZ-EA20R送信実験
アルミケース内にUBZ-EA20Rを密閉し送信、その電波をミヨシTCV01で受信。スケルチがオープンするギリギリの距離を測ります。

> (2) UBZ-EA20R受信実験
アルミケース内にTCV01を密閉し送信、その電波をUBZ-EA20Rで受信。スケルチがオープンするギリギリの距離を測ります。

実験中、トランシーバーの感度を落とすため、地面からできるだけ低く手に持ち無理なく測れる高さ、約45センチに統一しました。どうでもいいことですが、このときの両手にトランシーバーを持ってそそくさと走る、実験中の様子は誰が見ても不審者そのもの・・・。

+ ◇ + ◇ + ◇ + ◇ + ◇ + ◇ + ◇ + ◇ +

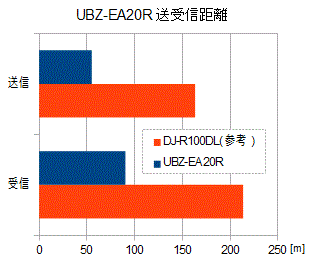

コホン、気を取りなおして実験の結果です。以下のようにUBZ-EA20Rの送信距離がDJ-R100DLの1/3未満、受信距離はDJ-R100DLの半分未満となりました。
